電磁チャック
高い剛性、信頼性抜群の精度!
独自の軽量化設計!
シンプルな薄形、強い吸着力!
環境負荷の少ない樹脂接着構造面板を採用!
別途電装品要。
- 用途
- 主に研削作業用で、最も普及形の電磁チャックです。
- その他
- 電装品：ES-M103B/ES-M305B/EH-V305A/EH-VE305A
- 適合機種
- 研削盤
- 質量(kg)
- 3.5
- 高さ(mm)
- 67
- 種類
- 標準角形
- 電流(A)
- 0.12
- 電圧(V)
- DC90
- 呼び寸法(mm)
- 60×140

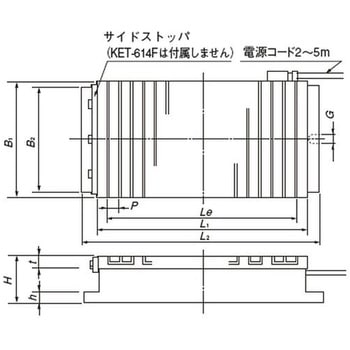

- 寸法L1(mm)
- チャック作業面：140
- 寸法t(mm)
- チャック作業面：13
- 適合穴(mm)
- 締付：8
- 寸法L2(mm)
- チャック取付部：170
- 対応
- 環境志向：対応
- 電源コード(m)
- 2
- 寸法B2(mm)
- チャック取付部：60
- 寸法B1(mm)
- チャック作業面：63
- 寸法h(mm)
- チャック取付部：12
- 間隔(mm)
- 磁極：8(2+6)
- 寸法Le(mm)
- チャック作業面：106
- 内容量
- 1台
注意
※磁力調整不要の場合はES-M形を選定下さい。※電装品、クランプ用部品は付属していません。カネテック社製の電装品をお使いになることで最適な性能を発揮することができます。
※商品はKET-3060Fの画像です。
